Vsestranski 3-fazni hibridni koračni pogon

Proizvajalci in dobavitelji vsestranskih 3-faznih hibridnih koračnih gonilnikov na Kitajskem v vroči prodaji. LICHUAN® je proizvajalec in dobavitelj vsestranskega 3-faznega hibridnega koračnega gonilnika na Kitajskem.

Pošlji povpraševanje

Opis izdelka

Poiščite ogromno izbiro vsestranskih 3-faznih hibridnih koračnih gonilnikov iz Kitajske pri LICHUAN®. Zagotovite profesionalne poprodajne storitve in pravo ceno ter se veselimo sodelovanja.

Predstavitev izdelka

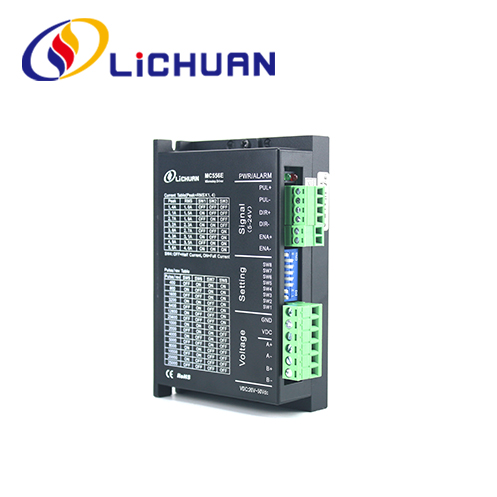

MC556E-RS485 je popolnoma integriran pogon NC z vmesniki RS485 in se uporablja na podlagi standardnega protokola Modbus RTU. Ima lahko funkcijo krmiljenja večosnega gibanja prek zaslona na dotik ali krmilnikov s komunikacijskimi vmesniki RS485. Uporabnik lahko upravlja do 31 pogonov hkrati. Vsak pogon ima 8 notranjih položajev in podpira samodejno preklapljanje notranjih položajev, navajanje, proženje položaja, JOG in druge funkcije. Gonilnik MC556 se ujema s hibridnim koračnim motorjem Nema23 Nema34, prosimo, preverite priročnik za gonilnik, če želite izvedeti več informacij

Lastnosti MC556E

➢ Razpon vhodne napetosti: DC20V~50V
➢ Maks. vršni tok: 5,6A
➢ Komunikacijski vmesnik: RS485
➢ Komunikacijski protokol: Modbus RTU
➢ Samoregulacija parametrov motorja
➢ Opremljen s funkcijami zaščite pred prenapetostjo in prevelikim tokom itd. 2.2 Okolje za shranjevanje in namestitev
➢ Temperatura skladiščenja: -20°C~65°C
➢ Delovna temperatura: 0°C~50°C
➢ Delovna vlažnost: 40~90% RH (brez kondenzacije)
➢ Frekvenca vibracij: < 0,5G (4,9m/s2), 10~60 Hz (neprekinjeno delovanje)
➢ Izogibajte se mestom s prahom, oljnimi madeži, jedkimi plini, visoko vlažnostjo in vibracijami.
➢ Gorljivi plini in prevodni prah naj bodo prepovedani

Tehnični parameter

● Območje vhodne napetosti: DC20V~50v
● Največji temenski tok: 5,6 A
● Razpon razdelitve: 200 ~ 25600 ppr
● Oblika impulza: impulz +smer
● Frekvenca impulznega odziva: 0～200KHz
● Funkcija samodejne nastavitve parametrov motorja
● Z zaščitnimi funkcijami, kot so prenapetost, previsoki tok, netolerančna napaka sledenja itd.

Okoljski parametri

● Temperatura shranjevanja: -20° ℃ ~ 65 ℃
● Delovna temperatura: 0° ℃~50 ℃
● Delovna vlažnost: 40 ~ 90 % RH (brez kondenzacije)
● Frekvenca vibracij: manj kot 0,5G(4,9m/s2)10Hz~ 55Hz (prekinjeno delovanje)
● Izogibajte se prahu, oljnim madežem, jedkim plinom, mestom s previsoko vlažnostjo in premočnimi vibracijami ter prepovedajte vnetljive pline in prevodni prah

Opis funkcije pogona

Drive function	Navodila
Microstep nastavitev razdelitve	Za voznika je mogoče nastaviti 15 mikrostopenjskih podrazdelitev s 4 številčnimi stikali SW5~SW8. Voznik mora biti med nastavljanjem podrazdelitve ustavljen. Glejte navodila za ploščo gonilnika za nastavitve mikrokorakov.
Nastavitev izhodnega toka	8 izhodnih tokov je mogoče nastaviti za gonilnik s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na gonilniški plošči.
Samodejna funkcija polovičnega pretoka	Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 se za splošno uporabo nastavi na IZKLOP zmanjšati nastajanje toplote motorja in gonilnika ter izboljšati zanesljivost. Približno 0,3 s po zaustavitvi impulznega niza se bo tok samodejno zmanjšal za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %.
Signalni vmesnik	PUL+ in PUL- sta pozitivni in negativni priključek krmiljenja impulznega signala; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala; ENA+ in ENA- sta pozitivni in negativni priključek signalov za omogočanje.
Vmesnik motorja	A+ in A-povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- se priključita na pozitivni in negativni priključek navitja B faze koračnega motorja. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena.
Priključek za napajanje	Napajalnik DC/AC, območje vhodne napetosti delovanja: 20～50 VDC, predlagana je vhodna napetost 36VDC, napajalnik mora biti višji od 100 W.
Indikatorska lučka	Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Po odpravi okvare rdeča indikatorska lučka ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo.
Namestitev Opombe	Dimenzije gonilnika: 117 x 78 x 34 mm, vgradni razmak lukenj: 111 mm. Izberete lahko vodoravno in navpično namestitev (priporočljiva je navpična namestitev). Gonilnik je treba namestiti tesno ob kovinsko omarico za odvajanje toplote.

Nastavitev parametrov

Natančnost delitve, dinamične in polovične/polne tokove je mogoče nastaviti za gonilnik MC556E prek 8-bitnega številčnega stikala, kot sledi:

Nastavitev delovnega toka

Izhodni vršni tok	Izhodni povprečni tok	SW1	SW2	SW3
1,4 A	1,0 A	izklopljeno	izklopljeno	izklopljeno
2.1A	1,5 A	na	izklopljeno	izklopljeno
2,7A	1,9A	izklopljeno	na	izklopljeno
3.2A	2.3A	na	na	izklopljeno
3,8A	2,7A	izklopljeno	izklopljeno	na
4.3A	3.1A	na	izklopljeno	na
4,9A	3,5 A	izklopljeno	na	na
5,6A	4,0 A	na	na	na

Velikost namestitve (enota: mm)

Nastavitev razdelitve Microstep

Koraki/revolucija	SW5	SW6	SW7	SW8
Privzeto	na	na	na	na
400	izklopljeno	na	na	na
800	na	izklopljeno	na	na
1600	izklopljeno	izklopljeno	na	na
3200	na	na	izklopljeno	na
6400	izklopljeno	na	izklopljeno	na
12800	na	izklopljeno	izklopljeno	na
25600	izklopljeno	izklopljeno	izklopljeno	na
1000	na	na	na	izklopljeno
2000	izklopljeno	na	na	izklopljeno
4000	na	izklopljeno	na	izklopljeno
5000	izklopljeno	izklopljeno	na	izklopljeno
8000	na	na	izklopljeno	izklopljeno
10000	izklopljeno	na	izklopljeno	izklopljeno
20000	na	izklopljeno	izklopljeno	izklopljeno
25000	izklopljeno	izklopljeno	izklopljeno	izklopljeno
