Pogonska funkcija | Navodila |
Microstep nastavitev razdelitve |
Za voznika je mogoče nastaviti 4 mikrostopenjske delitve z 2 številčnima stikaloma SW5~SW6. Voznik mora biti ustavljen med nastavljanjem razdelitve. Glejte navodila za ploščo gonilnika za nastavitve mikrokorakov. |
Izhodni tok nastavitev |
8 izhodnih tokov je mogoče nastaviti za gonilnik s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na gonilniški plošči. |
Samodejna funkcija polovičnega pretoka | Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 mora biti za splošno uporabo nastavljen na IZKLOP, da se zmanjša nastajanje toplote motorja in gonilnika ter izboljša zanesljivost. Približno 0,3 s po tem, ko se niz impulzov ustavi, bo tok samodejno zmanjša za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %. |
Signalni vmesnik | PUL je negativni priključek krmiljenja impulznega signala; DIR je negativni priključek smernega signala; ENA je negativni priključek signala za omogočanje; OPT je pozitivni priključek impulznega/smernega/omogočenega signala (5V javni priključek). |
Vmesnik motorja | A+ in A- povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- povežite s pozitivnim in negativnim priključkom navitja B faze koračnega motorja. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena. |
Priključek za napajanje | Napajalnik z enosmernim tokom, območje vhodne napetosti delovanja: 18V-36VDC, predlagano je 24V DC |
Indikatorska lučka | Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Rdeči indikator ugasne, ko je okvara odpravljena. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo. |
Namestitev Opombe |
Dimenzije gonilnika: 86x55x20,5 mm, vgradni razmak lukenj: 79 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote. |

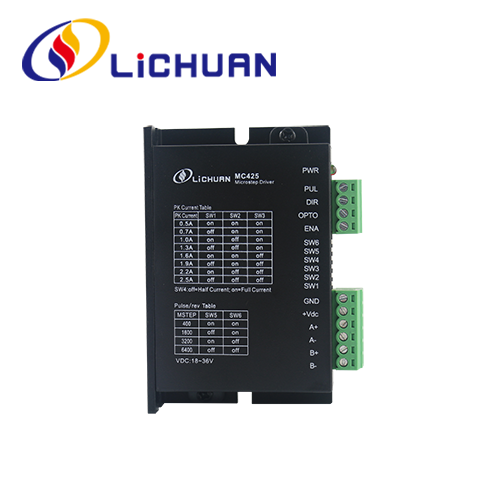

Natančnost delitve, dinamične in polovične/polne tokove je mogoče nastaviti za gonilnik MC425E prek 6-bitnega številčnega stikala, kot sledi:
Izhodni vršni tok | SW1 | SW2 | SW3 |
0,5 A | na | na | na |
0,7 A | izklopljeno | na | na |
1,0 A | na | izklopljeno | na |
1,3A | izklopljeno | izklopljeno | na |
1,6 A | na | na | izklopljeno |
1,9A | izklopljeno | na | izklopljeno |
2.2A | na | izklopljeno | izklopljeno |
2,5 A | izklopljeno | izklopljeno | izklopljeno |
Koraki/revolucija | SW5 | SW6 |
400 | na | na |
1600 | izklopljeno | na |
3200 | na | izklopljeno |
6400 | izklopljeno | izklopljeno |
