Digitalni 4-fazni koračni gonilnik za koračne motorje

LICHUAN® digitalni 4-fazni koračni gonilnik za koračne motorje ima značilno zasnovo, praktično delovanje in konkurenčno ceno, za več informacij o digitalnem 4-faznem koračnem gonilniku za koračne motorje nas kontaktirajte.

Pošlji povpraševanje

Opis izdelka

LICHUAN® je proizvajalec in dobavitelj digitalnega 4-faznega koračnega gonilnika za koračne motorje na Kitajskem, ki lahko na debelo prodaja digitalni 4-fazni koračni gonilnik za koračne motorje. Za vas lahko zagotovimo strokovno storitev in boljšo ceno. Če vas zanimajo izdelki digitalnega 4-faznega koračnega gonilnika za koračne motorje, se obrnite na nas. Sledimo kakovosti počitka, prepričani, da cena vesti, predane storitve.

Predstavitev izdelka

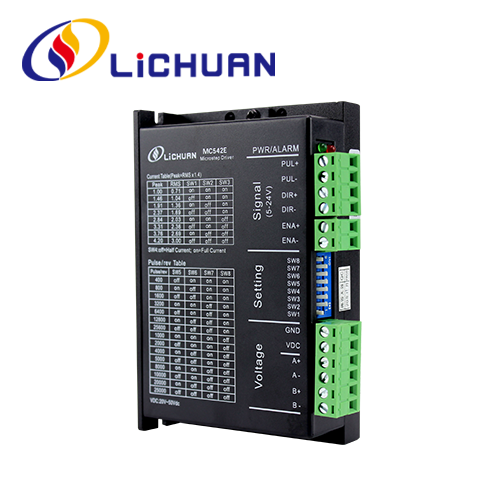

MC542E je nova generacija digitalnega 2-faznega hibridnega koračnega motorja, ki temelji na DSP z naprednim krmilnim algoritmom. Poljubno mikrostopanje znotraj 128 in katero koli vrednost toka znotraj nazivnega toka je mogoče nastaviti glede na potrebe uporabnikov. Zaradi povečanja funkcije samodejne identifikacije parametrov motorja v notranjosti je mogoče nastaviti ustrezne parametre delovanja za različne motorje, zaradi česar motorji delujejo gladko z manjšim hrupom. Primeren je za pogon 2-faznih hibridnih koračnih motorjev Nema17, Nema23.

Lastnosti MC542E

● Napajalna napetost: 20~50 VDC;
● Izhodni tok: 1,0 A~4,2 A;
● Vhodna frekvenca impulza: 200KHz;
● 15 izbirnih ločljivosti do 25.600 korakov/obrat;
● TTL združljiv in optično izoliran vhod;
● Tehnologija čistega sinusoidnega nadzora toka;
● Tehnologija samoprilagoditve;
● Podpira načine PUL/DIR in CW/CCW;
● Kratkonapetostna, prenapetostna, prenapetostna zaščita; · Samodejno zmanjšanje toka prostega teka

Tehnični parameter

● Območje vhodne napetosti: DC20V~40V
● Največji temenski tok: 4,2 A
● Razpon razdelitve: 200 ~ 25600 ppr
● Oblika impulza: impulz + smer
● Frekvenca impulznega odziva: 0～200KHz
● Funkcija samodejne nastavitve parametrov motorja
● Z zaščitnimi funkcijami, kot so prenapetost, previsok tok, napaka sledenja izven tolerance itd.

Aplikacije

Primerno za široko paleto koračnih motorjev, od velikosti NEMA 17 do 34. Lahko se uporablja v različnih vrstah strojev, kot so mize X-Y, gravirni stroji, etiketirni stroji, laserski rezalniki, naprave za izbirno mesto itd. Še posebej se prilagodi želenim aplikacijam z nizkim hrupom, nizkim segrevanjem, visoko hitrostjo in visoko natančnostjo.

Tehnični parameter

● Območje vhodne napetosti: DC20V～50V Največji temenski tok: 4,2A
● Razpon razdelitve: 200 ~ 25600 ppr
● Oblika impulza: impulz + smer
● Frekvenca impulznega odziva: 0～200KHz
● Funkcija samodejne nastavitve parametrov motorja
● Z zaščitnimi funkcijami, kot so prenapetost, previsok tok, napaka sledenja izven tolerance itd.

Okoljski parametri

● Temperatura shranjevanja: -20 ℃ ~ 65 ℃
● Delovna temperatura: 0 ℃ ~ 50 ℃
● Delovna vlažnost: 40 ~ 90 % RH (brez kondenzacije)
● Frekvenca vibracij: manj kot 0,5G(4,9m/s2)10Hz~ 55Hz (prekinjeno delovanje)
● Izogibajte se prahu, oljnim madežem, jedkim plinom, mestom s previsoko vlažnostjo in premočnimi vibracijami ter prepovedajte vnetljive pline in prevodni prah

Opis funkcije pogona

Pogonska funkcija	Navodila
Microstep nastavitev razdelitve	Za voznika je mogoče nastaviti 15 mikrostopenjskih razdelkov s 4 številčnimi stikali SW5~SW8. Voznik mora biti ustavljen med nastavljanjem razdelitve. Glejte navodila za ploščo gonilnika za nastavitve mikrokorakov
Izhodni tok nastavitev	8 izhodnih tokov je mogoče nastaviti za gonilnik s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na gonilniški plošči.
Samodejna funkcija polovičnega pretoka	Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 mora biti za splošno uporabo nastavljen na IZKLOP, da se zmanjša nastajanje toplote motorja in gonilnika ter izboljša zanesljivost. Približno 0,3 s po tem, ko se niz impulzov ustavi, bo tok samodejno zmanjša za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %.
Signalni vmesnik	PUL+ in PUL- sta pozitivni in negativni priključek krmiljenja pulznega signala; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala, ENA+ in ENA- sta pozitivni in negativni priključek signala za omogočanje.
Motorni vmesnik	A+ in A- povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- priključite na pozitivne in negativne priključke. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena;
Priključek za napajanje	Napajalnik z enosmernim tokom, območje vhodne napetosti delovanja: 20V~50VDC, predlagana je delovna napetost 36VDC, napajalnik mora biti višji od 100 W.
Indikatorska lučka	Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Po odpravi okvare rdeča indikatorska lučka ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo.
Namestitev Opombe	Dimenzije gonilnika: 117x78x34 mm, vgradni razmak lukenj: 111 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote.

Nastavitev parametrov

Natančnost delitve, dinamične in polovične/polne tokove je mogoče nastaviti za gonilnik MC542E prek 8-bitnega številčnega stikala, kot sledi:

Nastavitev delovnega toka

Izhodni vršni tok	Izhodni povprečni tok	SW1	SW2	SW3
1,0 A	0,71 A	na	na	na
1,46A	1,04A	izklopljeno	na	na
1,91A	1,36A	na	izklopljeno	na
2,37A	1,69A	izklopljeno	izklopljeno	na
2,84A	2,03A	na	na	izklopljeno
3,31A	2,36A	izklopljeno	na	izklopljeno
3,76 A	2,69A	na	izklopljeno	izklopljeno
4.2A	3,0 A	izklopljeno	izklopljeno	izklopljeno

Velikost namestitve (enota: mm)

Nastavitev razdelitve Microstep

Koraki/revolucija	SW5	SW6	SW7	SW8
Privzeto	na	na	na	na
400	izklopljeno	na	na	na
800	na	izklopljeno	na	na
1600	izklopljeno	izklopljeno	na	na
3200	na	na	izklopljeno	na
6400	izklopljeno	na	izklopljeno	na
12800	na	izklopljeno	izklopljeno	na
25600	izklopljeno	izklopljeno	izklopljeno	na
1000	na	na	na	izklopljeno
2000	izklopljeno	na	na	izklopljeno
4000	na	izklopljeno	na	izklopljeno
5000	izklopljeno	izklopljeno	na	izklopljeno
8000	na	na	izklopljeno	izklopljeno
10000	izklopljeno	na	izklopljeno	izklopljeno
20000	na	izklopljeno	izklopljeno	izklopljeno
25000	izklopljeno	izklopljeno	izklopljeno	izklopljeno
