Opis izdelka

LICHUAN® vas toplo vabimo k veleprodajni prodaji izboljšane zmogljivosti z 2-faznim V/I krmilnim koračnim gonilnikom iz naše tovarne na Kitajskem. Naši izdelki imajo certifikat CE in trenutno imajo veliko tovarniških zalog. Tovarna Lichuan ima več kot 15 let proizvodnih izkušenj. Podpiramo OEM & ODM, zagotovili vam bomo dobre storitve in tovarniško znižane cene. Pozdravljamo več distributerjev, da se pridružijo LICHUAN.

Predstavitev izdelka

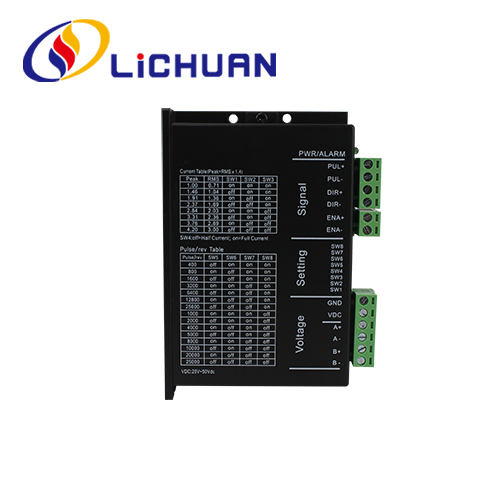

Digitalni nizkonapetostni koračni pogoni MC542P-2, ki temeljijo na najnovejši tehnološki shemi čipov ARM, so na splošno opremljeni z dvofaznimi 35, 39 in 42-stopenjskimi serijami motorjev za doseganje odlične srednje in nizke hitrosti. Za uporabo v večini majhnih naprav je mogoče nastaviti 8 vrednosti hitrosti znotraj 60~600 vrt/min in 8 vrednosti toka znotraj območja nazivnega toka. Metoda krmiljenja je preprosta, delovanje pri srednji ali nizki hitrosti je zelo stabilno, hrup pogonskega motorja pa je zelo nizek. Ta gonilnik se lahko ujema s koračnim motorjem Nema 23.

Funkcionalne značilnosti

1. Električni indeksi
● Območje vhodne napetosti: DC: 20V~50V
● Maks. izhodni tok: 4,2A
● Insulation resistance: 500M
2. Okoljski indeksi
● Temperatura shranjevanja: -20°C~80°C
● Delovna temperatura: 0°C~55°C
● Delovna vlažnost: 90 % RH (brez kondenzacije)
● Frekvenca tresljajev: < 0,5G (4,9m/s2), 10Hz~60Hz (neprekinjeno delovanje)

Glavne aplikacije:

Primerno za avtomatsko opremo in instrumente na različnih področjih krmiljenja gibanja, kot so proizvodne linije, ki zahtevajo konstantno hitrost, kot tudi dovodne in sprejemne postaje;

Tehnični parameter

● Območje vhodne napetosti: DC20V～50V
● Največji vršni tok: 4,2 A
● Izolacijska upornost: 500M
● Z nadtokovnimi, prenapetostnimi in drugimi zaščitnimi funkcijami.

Okoljski parametri

● Temperatura shranjevanja: -20° ℃ ~ 80 ℃
● Delovna temperatura: 0° ℃ ~ 55 ℃
● Delovna vlažnost: 90 % RH (brez kondenzacije)
● Frekvenca tresljajev: manj kot 0,5G(4,9m/s2)10Hz~ 60Hz (prekinjeno delovanje)
● Izogibajte se prahu, oljnim madežem, jedkim plinom, mestom s previsoko vlažnostjo in premočnimi vibracijami ter prepovedajte vnetljive pline in prevodni prah

Opis funkcije pogona

Pogonska funkcija	Navodila
Razpon hitrosti nastavitev	Štiri DIP stikala SW5~SW8 se uporabljajo za nastavitev območja hitrosti pogona. Skupaj je na voljo 16 razponov hitrosti. Ko uporabnik nastavi hitrosti, je treba pogon najprej ustaviti. Za nastavitev določenega območja hitrosti sledite navodilom na pogonski plošči.
Nastavitev izhodnega toka	8 izhodnih tokov je mogoče nastaviti za gonilnik s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na gonilniški plošči.
Samodejna funkcija polovičnega pretoka	Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 se za splošno uporabo nastavi na IZKLOP zmanjšati proizvodnjo toplote motorja in gonilnika ter izboljšati zanesljivost. Približno 0,3 s po zaustavitvi impulznega niza se bo tok samodejno zmanjšal za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %.
Signalni vmesnik	PUL+ in PUL- sta terminala za krmiljenje zagona motorja, ki podpirata preklopne signale 5V ali 24V; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala; ENA+ in ENA- sta pozitivni in negativni priključek signala za omogočanje.
Vmesnik motorja	A+ in A- povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- priključite na pozitivne in negativne priključke. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena;
Priključek za napajanje	Napajalnik z enosmernim tokom, območje vhodne napetosti delovanja: 20V~50VDC, predlagana je delovna napetost 36VDC, napajalnik mora biti višji od 100 W.
Indikatorska lučka	Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Po odpravi okvare rdeča indikatorska lučka ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo.
Namestitev Opombe	Dimenzije zvijača: 117x78x34 mm, vgradni razmak lukenj: 111 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote.

Nastavitev parametrov

Območje hitrosti, dinamični in polovični/polni tok pogona MC542P-2 je mogoče nastaviti prek 8-bitnega DIP stikala na naslednji način:

Nastavitev delovnega toka

Izhodni vršni tok	Izhodni povprečni tok	SW1	SW2	SW3
1,0 A	0,71 A	na	na	na
1,46A	1,04A	izklopljeno	na	na
1,91A	1,36A	na	izklopljeno	na
2,37A	1,69A	izklopljeno	izklopljeno	na
2,84A	2,03A	na	na	izklopljeno
3,31A	2,36A	izklopljeno	na	izklopljeno
3,76 A	2,69A	na	izklopljeno	izklopljeno
4.2A	3,0 A	izklopljeno	izklopljeno	izklopljeno

Velikost namestitve (enota: mm)

Nastavitev območja hitrosti

SPD	SW5	SW6	SW7	SW8
60	na	na	na	na
90	izklopljeno	na	na	na
120	na	izklopljeno	na	na
150	izklopljeno	izklopljeno	na	na
180	na	na	izklopljeno	na
240	izklopljeno	na	izklopljeno	na
300	na	izklopljeno	izklopljeno	na
360	izklopljeno	izklopljeno	izklopljeno	na
420	na	na	na	izklopljeno
480	izklopljeno	na	na	izklopljeno
540	na	izklopljeno	na	izklopljeno
600	izklopljeno	izklopljeno	na	izklopljeno
720	na	na	izklopljeno	izklopljeno
840	izklopljeno	na	izklopljeno	izklopljeno
960	na	izklopljeno	izklopljeno	izklopljeno
1200	izklopljeno	izklopljeno	izklopljeno	izklopljeno
