Povečajte proizvodno linijo z 2-faznim V/I krmilnim koračnim gonilnikom

Vroče prodajna kakovost Povečajte proizvodno linijo z 2-faznim V/I krmilnim koračnim gonilnikom po nizki ceni, izdelano na Kitajskem. LICHUAN® je proizvajalec in dobavitelj proizvodne linije Boost z 2-faznim V/I krmilnim koračnim gonilnikom na Kitajskem.

Pošlji povpraševanje

Opis izdelka

Visokokakovostna proizvodna linija Boost z 2-faznim V/I krmilnim koračnim gonilnikom, izdelanim na Kitajskem. LICHUAN® je proizvajalec in dobavitelj proizvodne linije Boost z 2-faznim V/I krmilnim koračnim gonilnikom na Kitajskem.

Predstavitev izdelka

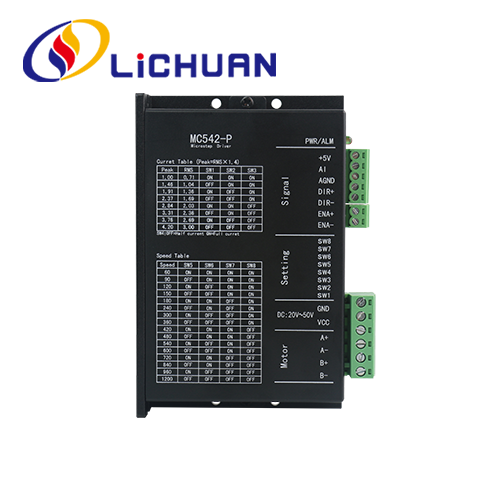

Gonilnik 542P nastavi največjo hitrost s stikalom in nato prilagodi hitrost s potenciometrom za delovanje pri kateri koli hitrosti. Gonilnik se lahko ujema z 2-faznim koračnim motorjem Nema23, ki se v glavnem uporablja za zamenjavo običajnih motorjev za regulacijo hitrosti v primerjavi s hitrostjo regulacijo motorjev, ima prednosti, kot so hitro pospeševanje in zaviranje, majhnost in velika togost.

Tehnični parameter

1. Električni indeksi
● Območje vhodne napetosti: DC: 20V~50V
● Maks. izhodni tok: 4,2A
● Razpon analogne vhodne napetosti: 0~5V (prilagodljiv vhod 0~10V)
● Izolacijska upornost: 500M
2. Okoljski indeksi
● Temperatura shranjevanja: -20°C~80°C
● Delovna temperatura: 0°C~55°C
● Delovna vlažnost: 90 % RH (brez kondenzacije)
● Frekvenca tresljajev: < 0,5G (4,9m/s2), 10Hz~60Hz (neprekinjeno delovanje)

Tehnični parameter

● Območje vhodne napetosti: DC20V~50v
● Največji temenski tok: 4,2 A
● Razpon analogne vhodne napetosti: 0~5V (lahko prilagodite kot vhod 0~10V)
● Izolacijska upornost: 500M
● Z nadtokovnimi, prenapetostnimi in drugimi zaščitnimi funkcijami.

Okoljski parametri

● Temperatura shranjevanja: -20°C～80 ℃
● Delovna temperatura: 0° ℃ ~ 55 ℃
● Delovna vlažnost: 90 % RH (brez kondenzacije)
● Frekvenca vibracij: manj kot 0,5G(4,9m/s2)10Hz~ 60Hz (prekinjeno delovanje)
● Izogibajte se prahu, oljnim madežem, jedkim plinom, mestom s previsoko vlažnostjo in premočnimi vibracijami ter prepovedujte
vnetljiv plin in prevodni prah

Opis funkcije pogona

Pogonska funkcija	Navodila
Razpon hitrosti nastavitev	Štiri DIP stikala SW5~SW8 se uporabljajo za nastavitev območja hitrosti pogona. Skupaj je na voljo 16 razponov hitrosti. Ko uporabnik nastavi hitrosti, je treba pogon najprej ustaviti. Za nastavitev določenega območja hitrosti sledite navodilom na pogonski plošči.
Nastavitev izhodnega toka	Za gonilnik je mogoče nastaviti 8 izhodnih tokov s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na plošči gonilnika.
Samodejna funkcija polovičnega pretoka	Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 se za splošno uporabo nastavi na IZKLOP zmanjšati nastajanje toplote motorja in gonilnika ter izboljšati zanesljivost. Približno 0,3 s po zaustavitvi impulznega niza se bo tok samodejno zmanjšal za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %.
Signalni vmesnik	+5V in AGND sta pozitivni in negativni priključek izhodne moči 5V; Al je analogni napetostni vhodni terminal; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala: ENA+ in ENA- sta pozitivni in negativni priključek signala za omogočanje.
Vmesnik motorja	A+ in A- povežite s pozitivnim in negativnim priključkom navitja faze A koračnega motorja; B+ in B-priključite na pozitivne in negativne priključke. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena;
Priključek za napajanje	Napajalnik z enosmernim tokom, območje vhodne napetosti delovanja: 20V~50VDC, predlagana je delovna napetost 36VDC, napajalnik mora biti višji od 100 W.
Indikatorska lučka	Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Po odpravi okvare rdeča indikatorska lučka ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo.
Namestitev Opombe	Dimenzije zvijača: 117x78x34 mm, vgradni razmak lukenj: 111 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote.

Nastavitev parametrov

Območje hitrosti, dinamični in polovični/polni tok pogona MC542P je mogoče nastaviti prek 8-bitnega DIP stikala na naslednji način:

Nastavitev delovnega toka

Izhodni vršni tok	Izhodni povprečni tok	SW1	SW2	SW3
1,0 A	0,71 A	na	na	na
1,46A	1,04A	izklopljeno	na	na
1,91A	1,36A	na	izklopljeno	na
2,37A	1,69A	izklopljeno	izklopljeno	na
2,84A	2,03A	na	na	izklopljeno
3,31A	2,36A	izklopljeno	na	izklopljeno
3,76 A	2,69A	na	izklopljeno	izklopljeno
4.2A	3,0 A	izklopljeno	izklopljeno	izklopljeno

Velikost namestitve (enota: mm)

Nastavitev območja hitrosti

SPD	SW5	SW6	SW7	SW8
60	na	na	na	na
90	izklopljeno	na	na	na
120	na	izklopljeno	na	na
150	izklopljeno	izklopljeno	na	na
180	na	na	izklopljeno	na
240	izklopljeno	na	izklopljeno	na
300	na	izklopljeno	izklopljeno	na
360	izklopljeno	izklopljeno	izklopljeno	na
420	na	na	na	izklopljeno
480	izklopljeno	na	na	izklopljeno
540	na	izklopljeno	na	izklopljeno
600	izklopljeno	izklopljeno	na	izklopljeno
720	na	na	izklopljeno	izklopljeno
840	izklopljeno	na	izklopljeno	izklopljeno
960	na	izklopljeno	izklopljeno	izklopljeno
1200
