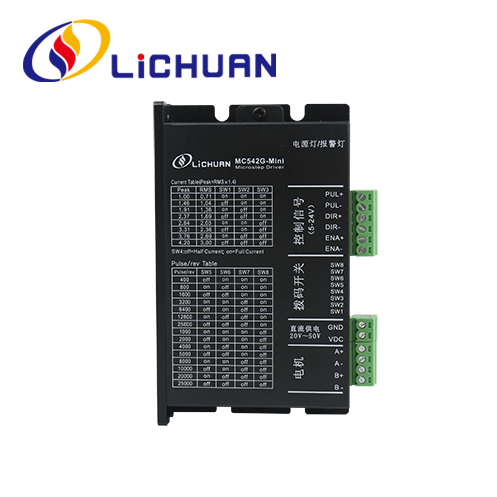

Proizvajalci in dobavitelji profesionalnih mikro 2-faznih koračnih gonilnikov na Kitajskem. LICHUAN® je proizvajalec in dobavitelj Micro 2 Phase Stepper Driver Mini na Kitajskem.
Pogonska funkcija | Navodila |
Microstep nastavitev razdelitve |
Za voznika je mogoče nastaviti 15 mikrostopenjskih podrazdelitev s 4 številčnimi stikali SW5~SW8. Voznik mora biti med nastavljanjem podrazdelitve ustavljen. Glejte navodila za ploščo gonilnika za nastavitve mikrokorakov. |
Nastavitev izhodnega toka | Za gonilnik je mogoče nastaviti 8 izhodnih tokov s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na plošči gonilnika. |
Automatic half -flow function | Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 mora biti za splošno uporabo nastavljen na IZKLOP, da se zmanjša nastajanje toplote motorja in gonilnika ter izboljša zanesljivost. Približno 0,3 s po tem, ko se niz impulzov ustavi, bo tok samodejno zmanjša za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %. |
Signalni vmesnik | PUL+ in PUL- sta pozitivni in negativni priključek krmiljenja pulznega signala; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala, ENA+ in ENA- sta pozitivni in negativni priključek signala za omogočanje. |
Vmesnik motorja | A+ in A- povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- priključite na pozitivne in negativne priključke. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena; |
Priključek za napajanje | Napajalnik z enosmernim tokom, območje vhodne napetosti delovanja: 20V~50VDC, predlagana je delovna napetost 36VDC, napajalnik mora biti višji od 100 W. |
Indikatorska lučka | Na vozniku sta 1 zelena in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali prekomernega toka. Po odpravi napake rdeči indikator ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo. |
Namestitev Opombe |
Dimenzije gonilnika: 116x69,2x26,5 mm, vgradni razmak lukenj: 109 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote. |
Natančnost delitve, dinamične in polovične/polne tokove je mogoče nastaviti za MC542-Mini Driver prek 8-bitnega številčnega stikala, kot sledi:
Izhodni vršni tok | Izhodni povprečni tok | SW1 | SW2 | SW3 |
1,0 A | 0,71 A | na | na | na |
1,46A | 1,04A | izklopljeno | na | na |
1,91A | 1,36A | na | izklopljeno | na |
2,37A | 1,69A | izklopljeno | izklopljeno | na |
2,84A | 2,03A | na | na | izklopljeno |
3,31A | 2,36A | izklopljeno | na | izklopljeno |
3,76 A | 2,69A | na | izklopljeno | izklopljeno |
4.2A | 3,0 A | izklopljeno | izklopljeno | izklopljeno |
Koraki/revolucija | SW5 | SW6 | SW7 | SW8 |
Privzeto | na | na | na | na |
400 | izklopljeno | na | na | na |
800 | na | izklopljeno | na | na |
1600 | izklopljeno | izklopljeno | na | na |
3200 | na | na | izklopljeno | na |
6400 | izklopljeno | na | izklopljeno | na |
12800 | na | izklopljeno | izklopljeno | na |
25600 | izklopljeno | izklopljeno | izklopljeno | na |
1000 | na | na | na | izklopljeno |
2000 | izklopljeno | na | na | izklopljeno |
4000 | na | izklopljeno | na | izklopljeno |
5000 | izklopljeno | izklopljeno | na | izklopljeno |
8000 | na | na | izklopljeno | izklopljeno |
10000 | izklopljeno | na | izklopljeno | izklopljeno |
20000 | na | izklopljeno | izklopljeno | izklopljeno |
25000 | izklopljeno | izklopljeno | izklopljeno | izklopljeno |
