Nizkoprofilni koračni gonilnik Mini
  • Nizkoprofilni koračni gonilnik MiniNizkoprofilni koračni gonilnik Mini

Nizkoprofilni koračni gonilnik Mini

Kitajska, proizvajalci in dobavitelji nizkoprofilnih mini gonilnikov. LICHUAN® je proizvajalec in dobavitelj nizkoprofilnih koračnih gonilnikov Mini na Kitajskem.

Pošlji povpraševanje

Opis izdelka


LICHUAN® je eden od znanih kitajskih proizvajalcev in dobaviteljev nizkoprofilnih koračnih gonilnikov Mini. Naša tovarna je specializirana za proizvodnjo nizkoprofilnih koračnih gonilnikov Mini. Dobrodošli, da pri nas kupite nizkoprofilni koračni gonilnik Mini. Na vsako zahtevo strank odgovorimo v 24 urah.

Predstavitev izdelka

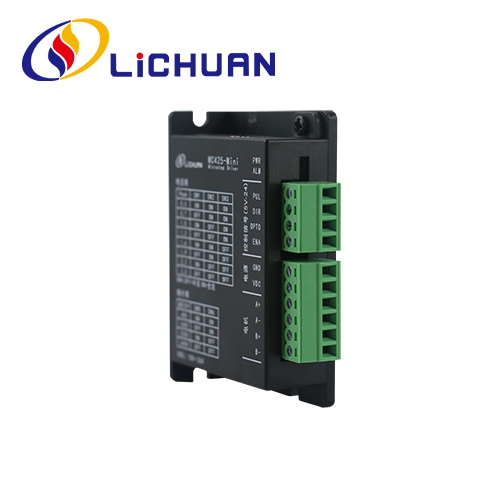

Na podlagi najnovejše tehnološke sheme čipov ARM so digitalni nizkonapetostni koračni pogoni MC425-Mini na splošno opremljeni z dvofaznimi 35, 39 in 42-stopenjskimi serijami motorjev za doseganje odličnih zmogljivosti pri srednjih in nizkih hitrostih. Vsako razdelitev znotraj 400~6400 in kateri koli tok znotraj nazivnega območja je mogoče nastaviti za uporabo v večini majhne opreme. Sprejeta je vgrajena tehnologija mikro razgrajevanja, ki lahko pomaga doseči učinek visoke razgrajevanja tudi pod nizko razgrajevanjem. Delovanje pri srednji ali nizki hitrosti je zelo stabilno, hrup pogonskega motorja pa je zelo nizek. Gonilnik se lahko ujema z dvofaznim koračnim motorjem z odprto zanko Nema17.

Funkcionalne značilnosti

● Razpon vhodne napetosti: DC18V~36V
● Maks. vršni tok: 2,5A
● Razpon razdelitve: 400~6400ppr
● Oblika impulza: impulz + smer
● Frekvenca impulznega odziva: 0~200KHz
● Samoregulacija parametrov motorja
● Zagotovljena prenapetost, nadtok in t.

Lastnosti MC425Emini

● Območje vhodne napetosti: DC18V~36V
● Največji temenski tok: 2,5 A
● Razpon razdelitve: 400~6400ppr
● Oblika impulza: impulz + smer
● Frekvenca impulznega odziva: 0~200KHz
● Funkcija samodejnega prilagajanja parametrov motorja Z zaščitnimi funkcijami, kot so prenapetost, previsok tok, napaka sledenja izven tolerance itd.
● Več podrobnosti Preverite priročnik gonilnika v katalogu za prenos.

Delovno okolje in parametri

● Temperatura shranjevanja: -20°C~65°C
● Delovna temperatura: 0°C~50°C
● Vlažnost delovanja: 40~90% RH (brez kondenzacije)
● Frekvenca tresljajev: < 0,5G (4,9m/s2), 10~60 Hz (neprekinjeno delovanje).
● Izogibajte se mestom s prahom, oljnimi madeži, jedkimi plini, visoko vlažnostjo in vibracijami. Gorljivi plini in prevodni prah morajo biti prepovedani

Tehnični parameter

● Temperatura shranjevanja: -20°C~65°C
● Delovna temperatura: 0°C~50°C
● Vlažnost delovanja: 40~90% RH (brez kondenzacije)
● Frekvenca vibracij: < 0,5G (4,9m/s2), 10~60 Hz
(nekontinuirano delovanje).
● Mesta s prahom, oljnimi madeži, jedkimi plini, visoko vlažnostjo in se je treba izogibati vibracijam. Gorljivi plini in prevodni prah morajo biti prepovedani

Glavne aplikacije

Primerno za avtomatsko opremo in instrumente na različnih področjih krmiljenja gibanja, kot so elektronska obdelava in zaznavanje, polprevodniška embalaža, lasersko rezanje in varjenje, lasersko fototipkanje, pakirni stroji, gravirni stroji, markerji, rezalniki, risalniki za oblačila, srednje veliki CNC

Tehnični parameter

● Območje vhodne napetosti: DC24V~110V/AC18V~80V
● Največji vršni tok: 7,2 A
● Izolacijska upornost: 500M
● Z nadtokovnimi, prenapetostnimi in drugimi zaščitnimi funkcijami.

Okoljski parametri

● Temperatura shranjevanja: -20° ℃ ~ 80 ℃
● Delovna temperatura: 0 ℃ ~ 55 ℃
● Delovna vlažnost: 90 % RH (brez kondenzacije)
● Frekvenca tresljajev: manj kot 0,5G(4,9m/s2)10Hz~ 60Hz (prekinjeno delovanje)
● Izogibajte se prahu, oljnim madežem, jedkim plinom, mestom s previsoko vlažnostjo in premočnimi vibracijami ter prepovedujte vnetljiv plin in prevodni prah

Opis funkcije pogona

Pogonska funkcija Navodila
Razpon hitrosti
nastavitev
Štiri DIP stikala SW5~SW8 se uporabljajo za nastavitev območja hitrosti pogona. Skupaj je na voljo 16 razponov hitrosti. Ko uporabnik nastavi
hitrost, je treba pogon najprej ustaviti. Za nastavitev določenega območja hitrosti sledite navodilom na pogonski plošči.
Nastavitev izhodnega toka Za gonilnik je mogoče nastaviti 8 izhodnih tokov s 3 številčnimi stikali SW1~SW3. Za nastavitve izhodnega toka glejte navodila na plošči gonilnika.
Samodejna funkcija polovičnega pretoka Samodejno funkcijo poltoka lahko nastavite za gonilnik prek stikala SW4. OFF pomeni, da je mirovalni tok nastavljen na polovico
delovni tok; ON pomeni, da sta tok mirovanja in dinamični tok enaka. SW4 se za splošno uporabo nastavi na IZKLOP
zmanjšati nastajanje toplote motorja in gonilnika ter izboljšati zanesljivost. Približno 0,3 s po zaustavitvi impulznega niza se bo tok samodejno zmanjšal za 50 % (dejanska vrednost 55 %) in teoretično se bo proizvodnja toplote zmanjšala za 65 %.
Signalni vmesnik PUL+ in PUL- sta terminala za krmiljenje zagona motorja, ki podpirata preklopne signale 5V ali 24V; DIR+ in DIR- sta pozitivni in negativni priključek smernega signala; ENA+ in ENA- sta pozitivni in negativni priključek signala za omogočanje.
Vmesnik motorja A+ in A- povežite s pozitivnim in negativnim priključkom faznega navitja A koračnega motorja; B+ in B- priključite na pozitivne in negativne priključke. Ko se navitja faze A in B zamenjata, bo smer motorja obrnjena;
Priključek za napajanje Uporabite napajalnik AC/DC, razpon napetosti je 24~110VDC ali 18~80VAC, sponke niso razdeljene na pozitivne in negativne pole, priporočeno napajanje je 48V DC, moč pa večja od 250W.
Indikatorska lučka Na vozniku sta 1 zelena indikatorska lučka in 1 rdeča indikatorska lučka. Zelena je lučka indikatorja napajanja, zasveti, ko je gonilnik priključen na napajanje; rdeča je indikatorska lučka okvare, zasveti, ko pride do okvare zaradi prenapetosti ali previsokega toka. Po odpravi okvare rdeča indikatorska lučka ugasne. Okvaro gonilnika lahko odpravite le s ponovnim priklopom na napajanje in ponovno uporabo
Installation
Opombe
Dimenzije gonilnika: 150x97,5x52,6 mm, vgradni razmak lukenj: 138,5 mm. Izberete lahko vodoravno in navpično namestitev (priporočamo navpično namestitev). Gonilnik mora biti nameščen tesno ob kovinsko ohišje zaradi odvajanja toplote.

Nastavitev parametrov

Razpon hitrosti, dinamični in polovični/polni tok pogona MC860P-2 je mogoče nastaviti prek 8-bitnega DIP stikala, kot sledi


Nastavitev delovnega toka

Izhodni vršni tok Izhodni povprečni tok SW1 SW2 SW3
2,4A 2,0 A na na na
3,08A 2,57A izklopljeno na na
3,77A 3.14A na izklopljeno na
4,45 A 3,71A izklopljeno izklopljeno na
5.14A 4,28A na na izklopljeno
5,83A 4,86 A izklopljeno na izklopljeno
6,52A 5,43A na izklopljeno izklopljeno
7.2A 6,0 A izklopljeno izklopljeno izklopljeno

Velikost namestitve (enota: mm)


Nastavitev območja hitrosti

SPD SW5 SW6 SW7 SW8
60 na na na na
90 izklopljeno na na na
120 na izklopljeno na na
150 izklopljeno izklopljeno na na
180 na na izklopljeno na
240 izklopljeno na izklopljeno na
300 na izklopljeno izklopljeno na
360 izklopljeno izklopljeno izklopljeno na
420 na na na izklopljeno
480 izklopljeno na na izklopljeno
540 na izklopljeno na izklopljeno
600 izklopljeno izklopljeno na izklopljeno
720 na na izklopljeno izklopljeno
840 izklopljeno na izklopljeno izklopljeno
960 na izklopljeno izklopljeno izklopljeno
1200
