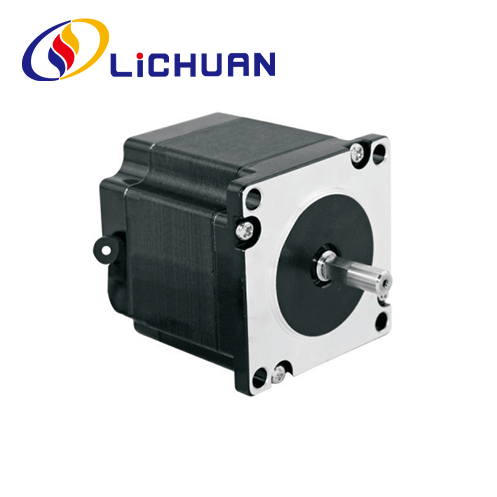

57 serija 3 faznih koračnih motorjev Nema 23 Hybird
LICHUAN® 3-fazni koračni motor Nema 23 Hybird serije 57 ima značilno zasnovo, praktično delovanje in konkurenčno ceno, za več informacij o 3-faznem koračnem motorju Nema 23 Hybird serije 57 nas kontaktirajte.
Pošlji povpraševanje
Opis izdelka
LICHUAN® vas lepo pozdravlja pri veleprodajni seriji 3-faznih koračnih motorjev serije 57 Nema 23 iz naše tovarne. Naši izdelki imajo certifikat CE in trenutno imajo veliko tovarniških zalog. Tovarna Lichuan ima več kot 14 let proizvodnih izkušenj. Podpiramo OEM & ODM, zagotovili vam bomo dobre storitve in tovarniško znižane cene. Pozdravljamo več distributerjev, da se pridružijo LICHUAN.
57 serija 3-fazni koračni motor Nema 23 hybird, uporaba visokokakovostnih surovin in silicijevega jekla s trajnim magnetom visoke specifikacije, z visoko natančnostjo pozicioniranja, izhodnim navorom, hitrim odzivom, nizkim šumom, dobrimi dinamičnimi lastnostmi, kakovostjo in zanesljivostjo. Dolžina motorja 66 mm ~ 150 mm med območjem navora: 0,45 N.m ~ 2,0 N.m, premer gredi motorja 6,35/8 mm. 3-fazni koračni motor serije 57 Nema 23 Hybird se lahko ujema s 4-vrstnim gonilnikom: RS485. Canopen. Ethercat. Gonilniki za krmiljenje impulzov. zasnovani so tako, da se ujemajo z dvofaznimi koračnimi gonilniki Lichuan 3MC580 in mini gonilniki, preverite gonilnik hibridnega koračnega motorja v katalogu, če želite izvedeti več informacij o gonilniku.
Parametri električne učinkovitosti
| Postavka | Specifikacije |
| Natančnost kota koraka | ±5 % (cel korak) |
| Odpor natančnost | ±10 % (20 ℃) |
| Natančnost induktivnosti | ±20% (1KHZ) |
| Povišanje temperature | 80C max (nazivni tok, 2 fazno vklop) |
| Sobna temperatura | -20℃~*50℃ |
| Izolacijska upornost | 100MQMin 500VDC |
| Dielektrična trdnost | 500 V AC 1 minuta |
| Dovoljena radialna obremenitev | 0,02 mm Maks. (obremenitev 450 g) |
| Dovoljena potisna obremenitev | 0,08 mm Maks. (obremenitev 450 g) |
| Največja radialna obremenitev | 75N (20 mm od površine prirobnice) |
| Največja obremenitev gredi | 15N |
| serija | korak kot () |
Motor Dolžina (mm) |
Održni navor (N.m) | Ocenjeno Tok (A) |
Faza Odpornost (Q) |
Faza Induktivnost (mH) |
Rotor Vztrajnost (g.cm²) |
Ujemanje voznika | Svinec Wre (št.) |
Motor Teža (kg) |
| LC57HS341 | 1.2 | 40.5 | 0.45 | 5.2 | 100 | 0.242 | 0.22 | 3MC580 | 3 | 0.5 |
| LC57HS355 | 1.2 | 55 | 0.9 | 5.6 | 220 | 0.24 | 0.267 | 3MC580 | 3 | 0.75 |
| LC57HS378 | 1.2 | 78 | 1.5 | 5.8 | 380 | 0.29 | 0.39 | 3MC580 | 3 | 1.1 |
| LC57HS3103 | 1.2 | 103 | 2.0 | 5.8 | 530 | 0.376 | 0.5 | 3MC580 | 3 | 1.57 |
Zgoraj so reprezentativni izdelki. Izdelke lahko prilagodite!
Oblika in velikost namestitve (enota: mm)
Način gredi motorja
| Model | Shatt Premer (mm) |
Gred Podaljšek (mm) |
Gred Dolžina (mm) |
| LC57HS341 | Srednje 6,35 | D-izrez 0,5 X 10 | 21 |
| LC57HS355 | f8 | D-izrez 0,5X10 | 21 |
| LC57HS378 | f8 | Utor za ključ 3x15 | 21 |
| LC57HS3103 | f8 | Utor za ključ 3x15 | 21 |
Krivulje frekvenčnih karakteristik navora
Diagram ožičenja motorja
Shema ožičenja aplikacije
Celoten krmilni sistem koračnega motorja mora vključevati izdelek, prikazan spodaj
Stroj za proizvodnjo izdelkov tovarne Lichuan
-
Stroj za rezbarjenje -
Oprema za premazovanje -
Stroj za označevanje vlaken -
Stroj za vijačenje -
Testni stroj -
UV tiskalnik
-
Avtomatski spajkalni stroj -
Stroj za testiranje navora -
Vijačni stroj -
Oscilografski stroj
Industrijske aplikacije
-
Robotska roka -
Stroj za lasersko rezanje
-
3D tiskanje -
CNC stroj -
Samodejna potrditev -
Stroj za graviranje
