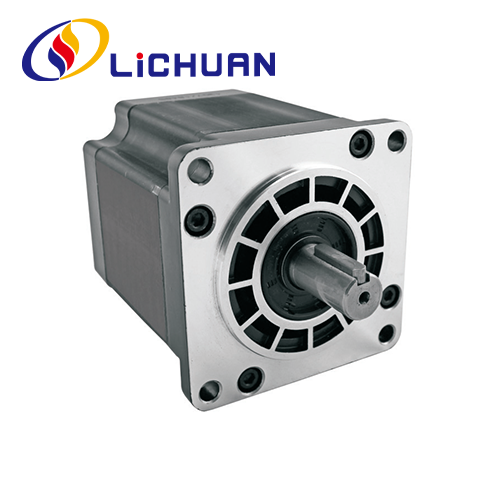

3-fazni koračni motor serije 130 Nema 51 Hybird

Neposredna dobava tovarne koračnih motorjev Hybird serije 130 s 3 fazami Nema 51. LICHUAN® je proizvajalec in dobavitelj 3-faznih koračnih motorjev Hybird serije 130 Nema 51 na Kitajskem.

Pošlji povpraševanje

Opis izdelka

LICHUAN® vas lepo pozdravlja pri veleprodajni seriji 3-faznih koračnih motorjev serije 130 Nema 51 iz naše tovarne. Naši izdelki imajo certifikat CE in trenutno imajo veliko tovarniških zalog. Tovarna Lichuan ima več kot 14 let proizvodnih izkušenj. Podpiramo OEM & ODM, zagotovili vam bomo dobre storitve in tovarniško znižane cene. Pozdravljamo več distributerjev, da se pridružijo LICHUAN.

3-fazni koračni motor serije 130 Nema 51 Hybird, uporaba visokokakovostnih surovin in silicijevega jekla s trajnim magnetom visoke specifikacije, z visoko natančnostjo pozicioniranja, izhodnim navorom, hitrim odzivom, nizkim šumom, dobrimi dinamičnimi lastnostmi, kakovostjo in zanesljivostjo. Dolžina motorja 154 mm ~ 280 mm med območjem navora: 15 N.m ~ 50 N.m, premer gredi motorja 24 mm. oblikovani so tako, da se ujemajo s 3-faznimi koračnimi gonilniki Lichuan LC3722D gonilnikom, preverite gonilnik hibridnega koračnega motorja v katalogu, če želite izvedeti več informacij o gonilniku.

Parametri električne učinkovitosti

Postavka	Specifikacije
Natančnost kota koraka	±5 % (cel korak)
Odpor natančnost	±10 % (20 ℃)
Natančnost induktivnosti	±20% (1KHZ)
Povišanje temperature	80C max (nazivni tok, 2 fazno vklop)
Sobna temperatura	-20℃~*50℃
Izolacijska upornost	100MQMin 500VDC
Dielektrična trdnost	500 V AC 1 minuta
Dovoljena radialna obremenitev	0,02 mm Maks. (obremenitev 450 g)
Dovoljena potisna obremenitev	0,08 mm Najv. (450gload)
Največja radialna obremenitev	300N (20 mm od površine prirobnice)
Največja obremenitev gredi	80N

serija	korak Kot (')	Motor Dolžina (mm)	Držati Navor (N.m)	Ocenjeno Tok (A)	Rotor Vztrajnost (g.cm²)	Faza Odpornost (a)	Faza Induktivnost (mH)	Ujemanje voznika	Svinec Žica (št.)	Motor Teža (kg)
LC31315	1.2	154	15	6.9	20000	0.88	3.7	LC3722A	3	11
LC31318	1.2	185	20	6.9	26700	1.1	4.9	LC3722A	3	14.1
LC31322	1.2	218	28	6.9	33970	2.8	17.9	LC3722A	3	17.2
LC31325	1.2	255	35	6.9	41240	3.3	21.52	LC3722A	3	19.8
LC31332	1.2	280	50	6.9	55780	4.2	28.9	LC3722A	3	26

Zgoraj so reprezentativni izdelki. Izdelke lahko prilagodite!

Oblika in velikost namestitve (enota: mm)

Način gredi motorja

Način	Gred Premer (mm)	Gred Podaljšek (mm)	Gred Dolžina (mm)
LC31315	f24	Utor za ključ 8 x 30	50
LC31318	f24	Utor za ključ 8 x 30	50
LC31322	f24	Utor za ključ 8x 30	50
LC31325	f24	Utor za ključ 8 x 30	50
LC31332	f24	Utor za ključ 8x 30	50

Krivulje frekvenčnih karakteristik navora

Diagram ožičenja motorja

Shema ožičenja aplikacije

Celoten krmilni sistem koračnega motorja mora vključevati izdelek, prikazan spodaj

Stroj za proizvodnjo izdelkov tovarne Lichuan

Stroj za rezbarjenje
Oprema za premazovanje
Stroj za označevanje vlaken
Stroj za vijačenje
Testni stroj
UV tiskalnik

Avtomatski spajkalni stroj
Stroj za testiranje navora
Vijačni stroj
Oscilografski stroj

Industrijske aplikacije

Robotska roka
Stroj za lasersko rezanje
3D tiskanje
CNC stroj
Samodejna potrditev
Stroj za graviranje
