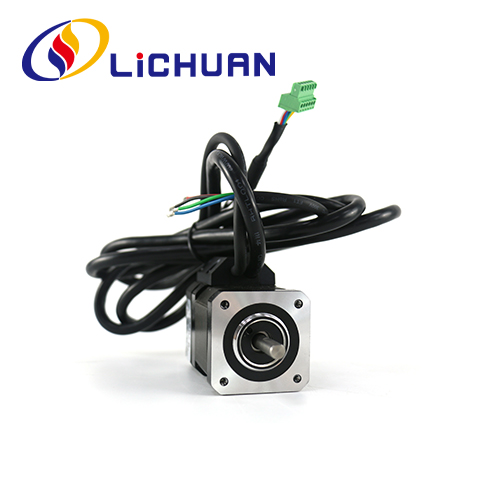

42 serija Nema 17 2-fazni koračni motor z zaprto zanko

Kupite 2-fazni koračni motor z zaprto zanko serije S42 Nema 17 z brezplačnim vzorcem, izdelan na Kitajskem. LICHUAN® is42 Series Nema 17 2-fazni koračni motor z zaprto zanko proizvajalec in dobavitelj na Kitajskem.

Pošlji povpraševanje

Opis izdelka

LICHUAN® vas lepo vabi k veleprodajni prodaji 2-faznega koračnega motorja z zaprto zanko serije 42 Nema 17 iz naše tovarne. Naši izdelki imajo certifikat CE in trenutno imajo veliko tovarniških zalog. Tovarna Lichuan ima več kot 14 let proizvodnih izkušenj. Podpiramo OEM & ODM, zagotovili vam bomo dobre storitve in tovarniško znižane cene. Pozdravljamo več distributerjev, da se pridružijo LICHUAN.

42 serija Nema17 2-fazni koračni motor z zaprto zanko, uporaba visokokakovostnih surovin in visokostandardnega silicijevega jekla s trajnimi magneti, s 1000-vrstičnim visoko natančnim kodirnikom, popolnoma premaga težave s koračnim motorjem z odprto zanko, hkrati pa znatno izboljša visoka hitrost delovanja motorja, za olajšanje tradicionalne nadgradnje pogonskega programa po korakih, znižanje stroškov v primerjavi s servo motorjem za več kot 50 %. Dolžina motorja 68mm ~ 79mm, območje navora: 0,48N.m ~ 0,72N.m, premer gredi motorja 5mm ali 6mm. 42 serije Nema17 2-fazni koračni motor z zaprto zanko se lahko ujema s štirimi gonilniki: RS485. Canopen. Ethercat. Gonilniki za krmiljenje impulzov.

Parametri električne učinkovitosti

Postavka	Specifikacije
Natančnost kota koraka	±5 % (cel korak)
Odpor natančnost	±10 % (20 ℃)
Natančnost induktivnosti	±20% (1KHZ)
Povišanje temperature	80 ℃ največ (nazivni tok, 2 fazno vklopljeno)
Sobna temperatura	-20℃~*50℃
Izolacijska upornost	100MQMin 500VDC
Dielektrična trdnost	500 V AC 1 minuta
Dovoljena radialna obremenitev	0,02 mm Maks. (obremenitev 450 g)
Dovoljena potisna obremenitev	0,08 mm Maks. (obremenitev 450 g)
Največja radialna obremenitev	28N (20 mm od površine prirobnice)
Največja obremenitev gredi	10N

serija	korak Kot (")	Dolžina (mm)	Držati Navor (N.m)	Faza Tok (A)	Rotacijski Vztrajnost (g.cm²)	Utež (kg)	Kodirnik Ločljivost (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Zgoraj so reprezentativni izdelki. Izdelke je mogoče prilagoditi!

Oblika in vgradna velikost (enota: mm)

Način gredi motorja

Model	Gred Premer (mm)	Gred Podaljšek (mm)	Gred Dolžina (mm)
LC42H249	φ5 ali φ6	D-izrez 0,5 x 15	24
LC42H261	φ5 ali φ6	D-izrez 0,5 x15	24

Shema ožičenja motorja

Barve motornih žic

Definicije kodirnika Svinčene barve

1	rumena	EB+
2	zelena	EB-
3	Črna	EA+
4	modra	EA-
5	rdeča	+5VCC
6	Bela	EGND

Opombe

1. Pri priključitvi morajo biti faze pravilno povezane
motor in voznik.
2. Očitno nastajanje toplote motorja se lahko pojavi v različnih pogojih vožnje. Temperatura površine motorja lahko med delovanjem preseže 85 ℃.
3.Motor mora biti nameščen z namestitvenim zatičem na sprednjem pokrovu motorja, pozornost je treba nameniti ujemanju napak, koncentričnost med gredjo motorja in obremenitvijo pa je treba strogo nadzorovati.

Shema ožičenja aplikacije

Celoten krmilni sistem koračnega motorja mora vključevati izdelek, prikazan spodaj

Embalaža izdelka

Stroj za proizvodnjo izdelkov tovarne Lichuan

Stroj za rezbarjenje
Oprema za premazovanje
Stroj za označevanje vlaken
Stroj za vijačenje
Testni stroj
UV tiskalnik

Avtomatski spajkalni stroj
Stroj za testiranje navora
Vijačni stroj
Oscilografski stroj

Industrijske aplikacije

Robotska roka
Stroj za lasersko rezanje
3D tiskanje
CNC stroj
Samodejna potrditev
Stroj za graviranje
