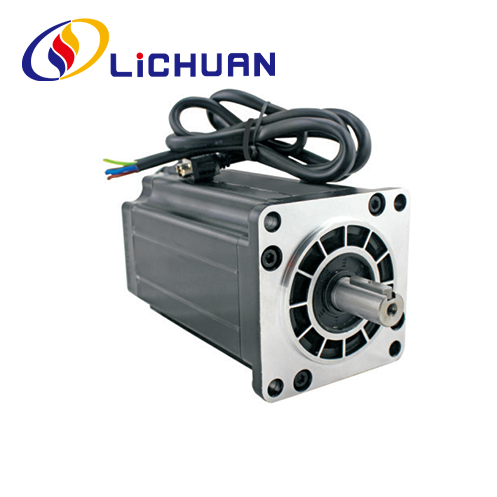

3-fazni koračni motor z zaprto zanko serije 110 Nema42

LICHUAN® je strokovni vodja kitajskega proizvajalca 3-faznih koračnih motorjev z zaprto zanko Nema42 serije 110 z visoko kakovostjo in razumno ceno. Vabljeni, da nas kontaktirate.

Pošlji povpraševanje

Opis izdelka

Visokokakovosten 3-fazni koračni motor z zaprto zanko serije 110 Nema42 ponuja kitajski proizvajalec LICHUAN®. Kupite 3-fazni koračni motor z zaprto zanko Nema42 serije 110, ki je visoke kakovosti neposredno po nizki ceni.

3-fazni koračni motor z zaprto zanko Nema42 serije 110, uporaba visokokakovostnih surovin in visokostandardnega silicijevega jekla s trajnimi magneti, s 1000-vrstičnim visoko natančnim kodirnikom popolnoma premaga težave s koračnim motorjem z odprto zanko, hkrati pa znatno izboljša visoka hitrost delovanja motorja, za olajšanje tradicionalne nadgradnje pogonskega programa po korakih, znižanje stroškov v primerjavi s servo motorjem za več kot 50 %. Dolžina motorja 161mm ~ 219mm, razpon navora: 12N.m ~ 20N.m, premer gredi motorja 19mm. 3-fazni koračni motor z zaprto zanko Nema42 serije 110 se lahko ujema s 3-vrstnim gonilnikom: RS485. Gonilniki Canopen.Pulse control.

Parametri električne učinkovitosti

Postavka	Specifikacije
Natančnost kota koraka	±5 % (cel korak)
Odpor natančnost	±10 % (20 ℃)
Natančnost induktivnosti	±20% (1KHZ)
Povišanje temperature	80°℃ največ (nazivni tok, 2 fazno napajanje)
Sobna temperatura	-20℃~* 50℃
Izolacijska upornost	100MQMin 500VDC
Dielektrična trdnost	500 V AC 1 minuta
Dovoljena radialna obremenitev	0,02 mm Najv. (450gload)
Dovoljena potisna obremenitev	0,08 mm Najv. (450gload)
Največja radialna obremenitev	220N (20 mm od površine prirobnice)
Največja obremenitev gredi	60N

Serles	korak Kot (")	Dolžina (mm)	Održni navor (N.m)	Faza Tok (A)	Rotacijski Vztrajnost (g.cm²)	Faza Odpor (Q)	Faza Induktivnost (mH)	Matchend voznik	Svinec žica (št.)	Teža (kg)
LC110H3151	1.2	161	12	6.0	9720	1.89	8.34	LCDA2260E	3	6.6
LC110H3185	1.2	185	16	6.4	13560	1.89	8.73	LCDA2260E	3	9.0
LC110H3219	1.2	219	20	6.9	17400	1.859	7.26	LCDA2260E	3	11.1

Zgoraj so reprezentativni izdelki. Izdelke lahko prilagodite!

Oblika in vgradna velikost (enota: mm)

Način gredi motorja

Model	Gred Premer (mm)	Gred Podaljšek (mm)	Shaftt Dolžina (mm)
LC110H3151	f19	Utor za ključ 6x 30	40
LC110H3185	f19	Utor za ključ 6x 30	40
LC110H3219	f19	Utor za ključ 6x 30	40

Shema ožičenja motorja

Barve motornih žic

Definicije kodirnika Svinčene barve

1	rumena	EB+
2	zelena	EB-
3	Črna	EA+
4	modra	EA-
5	rdeča	+5VCC
6	Bela	EGND

Opombe

1. Med povezovanjem motorja in gonilnika morajo biti faze pravilno povezane.
2. Lahko pride do očitnega segrevanja motorja pod različne vozne razmere. Površinska temperatura od motor med delovanjem lahko preseže 85 °C.
3. Motor mora biti nameščen z namestitvenim zatičem sprednji pokrov motorja, bodite pozorni na napako ujemanje in koncentričnost med gredjo motorja in obremenitev je treba strogo nadzorovati. zančni koračni motor se lahko ujema s 3 vrstami gonilnikov: RS485. Gonilniki Canopen.Pulse control.

Shema ožičenja aplikacije

Celoten krmilni sistem koračnega motorja mora vključevati izdelek, prikazan spodaj

Embalaža izdelka

Stroj za proizvodnjo izdelkov tovarne Lichuan

Stroj za rezbarjenje
Oprema za premazovanje
Stroj za označevanje vlaken
Stroj za vijačenje
Testni stroj
UV tiskalnik

Avtomatski spajkalni stroj
Stroj za testiranje navora
Vijačni stroj
Oscilografski stroj

Industrijske aplikacije

Robotska roka
Stroj za lasersko rezanje
3D tiskanje
CNC stroj
Samodejna potrditev
Stroj za graviranje
