Kako hibridni koračni motor doseže visok navor in natančnost

Ste se že kdaj znašli globoko v projektu in potrebovali komponento, ki zagotavlja surovo moč in natančno natančnost, in ste se spraševali, kaj to omogoča? Vem, da sem. V svetu avtomatizacije, robotike in natančnih strojev je iskanje pogonskega sistema, ki vas ne sili k izbiri med močjo in nadzorom, nenehno. Tu je inženirski čudežHybrid koračni motorpride v poštev. Za nas priLIČUAN, to ni samo kategorija izdelkov; je jedro reševanja najzahtevnejših izzivov nadzora gibanja naših strank. Edinstven dizajn aHibridni koračni motorpremosti vrzel in ponuja najboljše iz obeh svetov drugih tipov motorjev, danes pa želim odgrniti zaveso, kako natanko doseže ta podvig. Z razumevanjem njegovega notranjega delovanja in natančnih parametrov, ki opredeljujejo njegovo delovanje, se lahko premišljeno odločite za svojo naslednjo uporabo.

Po čem se hibridni koračni motor razlikuje od drugih vrst

Da bi cenili njegove zmožnosti, moramo najprej razumeti njegovo identiteto. Za razliko od steperjev s povsem trajnim magnetom ali spremenljivim odporom, aHibridni koračni motorje, kot že ime pove, hibrid. Genialno združuje načela obeh. V svojem rotorju ima trajni magnet, vendar je ta rotor tudi zobat, podobno kot motor s spremenljivo reluktanco. Ta fuzija ustvarja sinergijski učinek. Trajni magnet zagotavlja konstanten magnetni tok, kar povečuje navor. Hkrati zobata struktura omogoča veliko manjši kot koraka - običajno 1,8° ali 0,9° - tako, da omogoča, da magnetni tok ubere prednostno pot skozi poravnane zobe. Ta kombinacija je temeljni razlog aHibridni koračni motorse odlikuje v aplikacijah, ki zahtevajo visok navor pri nizkih vrtljajih in fino pozicijsko ločljivost.

Kako notranja zasnova ustvarja vrhunski navor

Skrivnost visokega navora je v njegovem magnetnem vezju in zasnovi zračne reže. Stator aHibridni koračni motorima več zobatih polov, ki so naviti s tuljavami. Ko se te tuljave napajajo v določenem zaporedju, ustvarijo elektromagnetne pole. Že magnetiziran rotor s trajnim magnetom privlačijo ali odbijajo ti poli statorja. Ker so zobje rotorja nekoliko odmaknjeni od zob statorja, magnetne sile ustvarjajo močan tangencialni vlečni moment – ​​navor – za njihovo poravnavo. Več kot je zob in močnejši kot je magnetni tok (tako iz trajnega magneta kot vzbujanja tuljave), večji je navor. priLIČUAN, to optimiziramo z uporabo visokoenergijskih trajnih magnetnih materialov in natančnih laminatov, da zmanjšamo izgube pretoka in povečamo gostoto navora. Zato lahko naši motorji zagotavljajo izjemen oprijem in dinamični navor v kompaktni velikosti okvirja.

Kateri parametri neposredno vplivajo na natančnost in zmogljivost

Natančnost koračnega motorja je v veliki meri opredeljena z njegovo natančnostjo kota koraka in s tem, kako dosledno lahko doseže te korake, ne da bi zgrešil. To ureja več ključnih tehničnih parametrov. Razumevanje teh specifikacij je ključnega pomena za izbiro pravega motorja za potrebe natančnosti vašega sistema.

Ključni parametri delovanja hibridnega koračnega motorja

• Kot koraka:Kotni premik na vhodni impulz (npr. 1,8°, 0,9°). Manjši kot omogoča boljšo ločljivost.

• Zadrževalni moment:Največji navor, ki ga motor lahko izvaja, ko je pod napetostjo v mirovanju. To se upira zunanjim silam.

• Zadrževalni moment:Rahel navor, ki je prisoten, ko je motor brez napajanja, zaradi trajnega magneta in privlačnosti železnega jedra.

• Natančnost:Običajno odstotek kota koraka (npr. ±5 %). To ni kumulativno.

• Ponovljivost korakov:Kako natančno se motor vrne v ukazani položaj, pogosto izjemno visok.

• Vztrajnost rotorja:Vztrajnost vrtečega se dela, ki vpliva na dinamiko pospeševanja in pojemka.

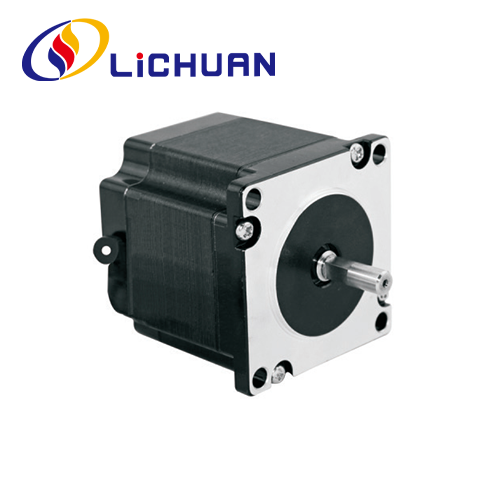

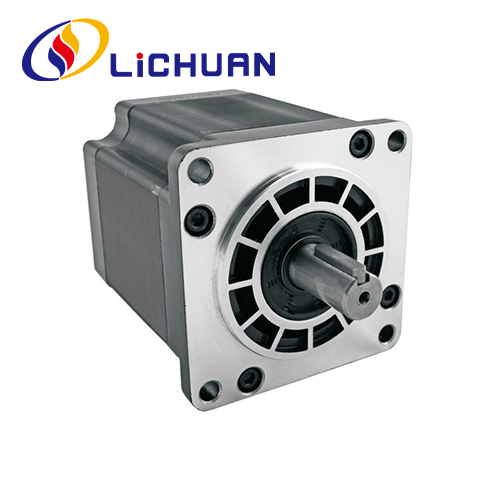

Poglejmo, kako se nekateri od teh parametrov prevajajo v resničnem svetuLIČUANmodeli. Naslednja tabela primerja dve priljubljeni seriji in poudarja, kako izbire oblikovanja vplivajo na lastnosti navora in natančnosti.

Tabela 1: Primerjava serije hibridnih koračnih motorjev LIČUAN

Kako izberete pravi hibridni koračni motor za svojo aplikacijo

Izbira pravega motorja je ravnovesje med vašimi mehanskimi zahtevami in krivuljo delovanja motorja. Najpogostejša napaka je izbira glede na velikost okvirja ali sam navor. Upoštevati morate krivuljo vrtilne frekvence. AHibridni koračni motorzagotavlja največji navor pri nizkih vrtilnih frekvencah, navor pa se z naraščanjem hitrosti zmanjšuje zaradi povratnega elektromagnetnega polja in induktivnosti navitja. priLIČUAN, naše stranke vodimo skozi preprost postopek izbire:

1. Določite vztrajnost bremena in zahtevano delovno hitrost.

2. Izračunajte potreben navor pospeška in navor neprekinjenega delovanja.

3. Preglejte krivuljo vrtilne frekvence motorja kandidata in se prepričajte, da zagotavlja vsaj 30–50 % več navora od vaše izračunane zahteve v želenem območju hitrosti.

4. Za optimalno delovanje prilagodite izhodni tok in napetost gonilnika faznim specifikacijam motorja.

Tabela 2: Kritični izbirni dejavniki za optimalno delovanje

Katera so najpogostejša vprašanja o hibridnih koračnih motorjih (FAQ)

V vsakodnevnih pogovorih z inženirji in oblikovalci se nam vedno znova pojavljajo nekatera vprašanja. Tukaj so trije podrobni odgovori na pogosta vprašanja za odgovore na pogoste radovednosti in pomisleke.

Pogosta vprašanja 1: Ali lahko hibridni koračni motor deluje pri visokih hitrostih kot servo?
Čeprav je tradicionalno znan po zmogljivostih pri nizkih do srednjih hitrostih, je sodobenHibridni koračni motorji, še posebej v kombinaciji z naprednimi mikrokoračnimi gonilniki, lahko doseže presenetljivo visoke hitrosti. Ključ je uporaba gonilnika z visoko napajalno napetostjo za premagovanje induktivnosti motorja. Vendar pa je za aplikacije, ki zahtevajo trajno visoko hitrost s polnim navorom, morda servo sistem še vedno učinkovitejši. Za številne naloge pozicioniranja od točke do točke z visokimi potrebami navora pri nižjih hitrostih, aHibridni koračni motorponuja cenovno ugodnejšo in enostavnejšo rešitev.

Pogosta vprašanja 2: Kako preprečim zamujene korake in zagotovim natančnost?
Zgrešeni koraki se pojavijo, ko navor obremenitve motorja preseže razpoložljivi navor motorja pri določeni hitrosti. Da zagotovite natančnost, vedno dimenzionirajte svoj motor z veliko varnostno rezervo (glejte zgornji vodnik za izbiro). Uporabite koračni sistem z zaprto zanko za kritične aplikacije – našLIČUANhibridi z zaprto zanko vključujejo kodirnik za takojšnje zaznavanje in popravljanje kakršne koli izgube koraka, kar zagotavlja servo podobno zanesljivost, ne da bi pri tem žrtvovali inherentno preprostost in navor koračnega motorja.

Pogosta vprašanja 3: Ali je mikrokoračenje potrebno za doseganje večje natančnosti?
Microstepping je gonilna tehnika, ki elektronsko razdeli celoten korak na manjše korake (npr. 1/16, 1/32 koraka). Dramatično izboljša ločljivost, zmanjša tresljaje in omogoča bolj gladko gibanje, zlasti pri nizkih hitrostih. Za vrhunsko natančnost in gladkost združite visoko kakovostHibridni koračni motorz gonilnikom microstepping je zelo priporočljivo. Omogoča vam, da izkoristite osnovno natančnost motorja in dosežete izjemno natančno in tiho delovanje.

Ste pripravljeni v svoj dizajn vključiti neprimerljiv navor in natančnost?

Pot do razumevanjaHibridni koračni motorrazkriva komponento, zgrajeno za zmogljivost tam, kjer šteje. Njegova hibridna zasnova je dokaz elegantnega inženirstva, ki rešuje dvojne zahteve po moči in natančnosti v enem robustnem paketu. priLIČUAN, teh motorjev ne izdelujemo samo; izdelujemo jih z globokim poudarkom na parametrih, ki so najpomembnejši za uspeh vašega projekta – od stopnje magnetnega materiala do tolerance vsakega zoba.

Če se ukvarjate s kompleksnostjo novega dizajna ali optimizirate obstoječi stroj, ki zahteva zanesljivost, moč in vrhunsko natančnost, se pogovorimo. Naša ekipa vam je pripravljena pomagati analizirati vaše zahteve in jih uskladiti s popolnimHibridni koračni motor LIČUANrešitev.Kontaktirajte nasdanesza razpravo o vaših specifičnih izzivih navora in natančnosti. Tukaj smo, da spodbujamo vaše inovacije, korak za korakom.
