LICHUAN® vas toplo vabimo k veleprodajni gonilniku koračnih motorjev z zaprto zanko za natančen nadzor iz naše tovarne. Naši izdelki imajo certifikat CE in trenutno imajo veliko tovarniških zalog. Tovarna Lichuan ima več kot 15 let proizvodnih izkušenj. Podpiramo OEM & ODM, zagotovili vam bomo dobre storitve in tovarniško znižane cene. Pozdravljamo več distributerjev, da se pridružijo LICHUAN.

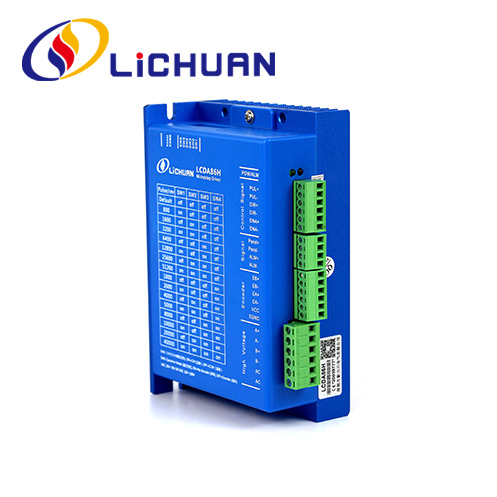

LCDA86H uporablja najnovejši DSP čip za krmiljenje posebnega motorja in vektorsko tehnologijo krmiljenja zaprte zanke,
popolnoma rešuje težave z manjkajočimi koraki za koračni motor z odprto zanko, popolnoma rešuje težave z manjkajočimi koraki za koračne motorje z odprto zanko, očitno izboljša zmogljivost motorja pri visoki hitrosti, zmanjša nastajanje toplote
in vibracije motorja, poveča hitrost obdelave in natančnost stroja, zmanjša moč
poraba, velja za dvofazne motorje z zaprto zanko Nema34, ima tako koračne kot servo prednosti,
je 50% cenejši od servo sistemov na trgu in optimalno nadgradnjo koračnega programa za stranke.
Lastnosti LCDA86H
● Razpon vhodne napetosti: DC30V~100V / AC20V~70V
● Največji temenski tok: 6A
● Razpon podrazdelitve: privzeto 4000/vrt., lahko je katera koli podrazdelitev (200~51200).
● nastavite prek plošče za odpravljanje napak.
● Mejna frekvenca impulza: 200KHZ
● Vhodni signal: impulzni, smerni in omogočitveni signali
● Izhodni signal: signal na mestu in izhodni signal napake, polni dajalnik motorja
● povratna informacija: diferencialni vhod AB.
● Funkcije zaščite pred prenapetostjo, prenapetostjo, napakami pri sledenju in izpadom napak.
● Vektorsko krmiljenje z zaprto zanko, zagotavlja visoko hitrost in velik izhodni moment ter noben korak, ki manjka motorju.
Industrija aplikacij
Uporablja se za različne majhne in srednje velike naprave in naprave za avtomatizacijo, kot so: gravirni stroj, stroj za odstranjevanje žic, stroj za označevanje, stroj za rezanje, laserski stroj, instrument za risanje, medicinska oprema, CNC, oprema za avtomatsko sestavljanje, oprema za elektronsko obdelavo itd. Odlični učinki uporabe za tiho in visokohitrostno opremo.
Električni indeksi
Parameter |
LCDA86G |
Min |
Vrsta |
maks |
Enota |
Največji vršni tok |
|
|
6
|
A
|
Vhodna napajalna napetost |
24
|
60
|
70
|
VDC/VAC |
Logični vhodni tok |
7
|
10
|
16
|
mA |
Frekvenca utripa |
|
200
|
500
|
KHZ |
Definicija vmesnika
(1) Vhodni vmesnik za motor in napajalnik
Simbol |
Ime |
Opis |
A+ |
Pozitivni terminal navitja motorja faze A |
|
-
|
Negativni terminal navitja motorja faze A |
|
B+
|
Pozitivni terminal navitja motorja faze B |
|
-
|
Negativni terminal navitja motorja faze B |
|
AC |
Napajalni Povezava Terminal |
VDC: 30V-100V VAC: 20V-70V |
AC |
Priključni terminal napajalnika |
(2) Vrata za vhod signala kodirnika (6-pinski zeleni terminal je sprejet za kodirnik LCDA86H, definicija nožic je naslednja)
Simbol |
Ime |
EB+ |
B faza Pozitivni vhod dajalnika motorja |
EB- |
B faza negativnega vhoda dajalnika motorja |
EA+ |
Fazni pozitivni vhod dajalnika motorja |
EA- |
Fazni negativni vhod dajalnika motorja |
VCC |
Napajalnik kodirnika |
EGND |
Ozemljitev napajanja kodirnika |
(3) Vrata za nadzorni signal
Ime |
Opis |
PUL+ |
Impulzni vhodni signal: naraščajoči rob impulza je veljaven; da bi se zanesljivo odzvali na impulzni signal, mora biti impulzna širina večja od 2,5 μs. Združljiv s signali 5 V-24 V, ni zahtevan serijski upor. |
PUL- |
DIR+ |
Vhodni signal smeri: preklopite smer motorja s signalom visoke/nizke nivke, signal smere mora biti vzpostavljen vsaj Sus pred signalom impulza. Združljiv s signali 5V-24V, ni potreben serijski upor. |
DIR- |
TO+ |
Omogoči kontrolni signal, ta vhodni signal se uporablja za omogočanje ali onemogočanje izhoda gonilnika. Ko ta funkcija ni potrebna, lahko terminal za signal omogoči pustite plavajoč. Združljiv s signali 5V-24V, ni potreben serijski upor. |
TO- |
Pend+ |
Pozitivni terminal signala končnega pozicioniranja |
na čakanju |
Negativni terminal signala končnega pozicioniranja |
ALM+ |
Pozitivni terminal izhoda alarma |
ALM- |
Pozitivni terminal izhoda alarma |
